AM 1200
AM 1200 ist ein dezentrales Lüftungsgerät wo die frische Luft mit elegantem Design kombiniert wird.
Die Lüftung muss nicht immer nur ein Stück Technik sein, sondern kann auch einen aktiven Beitrag zur Funktion des Raumes leisten. Das AM 1200 ist ein Konzept im Bereich der dezentralen Lüftung, bei dem die Frischluft mit elegantem Design kombiniert wird und erstaunlich vielseitig verwendet werden kann.
Das AM 1200 ist ein bodenmontiertes Gerät, das als horizontales und vertikales Modell erhältlich ist. Mit unterschiedlichen Typen von Designpanels kann die Oberfläche als Whiteboard, Tafel oder Spiegel genutzt - nur die Fantasie setzt die Grenzen.
Beispiele für Anwendungsbereiche
- Büros
- Konferenzräume
- Betreuungseinrichtungen
- Bibliotheken
- Spinningräume, Fitnessräume u. ä.
Daten AM 1200
|
TECHNISCHE DATEN |
Filterklasse |
30 dB(A) |
35 dB(A) |
|
Maximale Kapazität Horizontales Modell, Ø400 mm rechts/links: |
ePM10 75% ePM1 55% ePM1 80% |
930 m³/h 837 m³/h 744 m³/h |
1180 m³/h 1062 m³/h 944 m³/h |
|
Maximale Kapazität Horizontales Modell, Ø400 mm center: |
ePM10 75% ePM1 55% ePM1 80% |
1050 m³/h 945 m³/h 840 m³/h |
1310 m³/h 1179 m³/h 1048 m³/h |
|
Maximale Kapazität Vertikales model, Ø400 mm rechts/links: |
ePM10 75% ePM1 55% ePM1 80% |
870 m³/h 783 m³/h 696 m³/h |
1130 m³/h 1017 m³/h 904 m³/h |
|
Maximale Kapazität Vertikales model, Ø400 mm center: |
ePM10 75% ePM1 55% ePM1 80% |
980 m³/h 882 m³/h 784 m³/h |
1260 m³/h 1134 m³/h 1008 m³/h |
|
Maximale Kapazität Vertikales Modell, Ø315 mm rechts/links:** |
ePM10 75% ePM1 55% ePM1 80% |
820 m³/h 738 m³/h 656 m³/h |
1060 m³/h 954 m³/h 848 m³/h |
|
Maximale Kapazität Vertikales Modell, Ø315 mm center:** |
ePM10 75% ePM1 55% ePM1 80% |
920 m³/h 828 m³/h 736 m³/h |
1170 m³/h 1053 m³/h 936 m³/h |
|
Reichweite (0,2 m/s) - center |
ePM10 75% ePM1 55% ePM1 80% |
min. 3 m bei 1000 m3/h max. 6,5 m bei 1000 m3/h min. 4 m bei 1300 m3/h max. 8 m bei 1300 m3/h |
|
|
Reichweite (0,2 m/s)- rechts/links |
ePM10 75% ePM1 55% ePM1 80% |
min. 4 m bei 1000 m3/h max. 9 m bei 1000 m3/h min. 5,5 m bei 1300 m3/h max. 11 m bei 1300 m3/h |
|
|
Nominale Strom* |
1,4 A |
||
|
Nominale Leistungsaufnahme* |
254 W |
||
|
Spannungsversorgung |
3 x 400 V + N + PE / 50 Hz |
||
|
Kanalanschlüsse |
Ø400 mm |
||
|
Kondensatablauf |
Ø16 mm |
||
|
Gewicht |
Rechts-/Links-Modell: 545 kg |
||
|
Gegenstromwärmetauscher |
4 x Aluminium |
||
|
Außenluftfilter |
ePM10 75%, ePM1 55% oder ePM1 80% |
||
|
Abluftfilter |
ePM10 75% |
||
|
Empfohlene Sicherung |
3x13 A |
||
|
Leckstrom |
<– 9 mA |
||
|
Abmessungen (BxHxD) |
Horizontale: 496 x 2098 x 2427 mm |
||
|
Vertikale: 496 x 2406 x 2427 mm |
|||
|
* Bei Filterklasse, Außenluft / Abluft: ePM10 75% / ePM10 75% ** Mit Dachhaubenmodul |
|||
|
ELEKTROHEIZREGISTER |
VORHEIZEN |
NACHHEIZEN |
|
Heizleistung |
2500 W |
1670 W |
|
Thermosicherung, aut. Reset |
75°C |
75°C |
|
Thermosicherung, man. Reset |
120°C |
120°C |
|
WASSERHEIZREGISTER |
NACHHEIZEN |
|
Max. Betriebstemperatur |
90°C |
|
Max. Betriebsdruck |
10 bar |
|
Heizleistung |
2454 W* |
|
Rohranschlüsse |
1/2" (DN 15) |
|
Material Rohre/Lamellen |
Kupfer/Aluminium |
|
Öffnungs-/Schließzeit Motorventil |
60 s |
|
* Kapazität bei: Vor-/Rücklauftemperatur 60/40°C, Wassermenge 107 l/h |
|
Standard und optionen
|
Standard und optionen |
am 1200 v |
|
Bypass |
x |
|
Elektrovorheizregister |
• |
|
Elektronachheizregister |
• |
|
Wasserheizregister |
• |
|
CO2-Sensor (eingebaut) |
• |
|
Hygrostat |
• |
|
Kondensatpumpe |
• |
|
Spring-Return für motorisierte Fortluftklappe (sowohl Zuluft- als auch Abluftseite) |
x |
|
Gegenstromwärmetauscher (Alu) |
x |
|
Energiezähler |
• |
|
x : standard |
|
Reichweite
Das Modell AM 1200 verteilt die Zuluft je nach gegebener Luftmenge in unterschiedlichem Umfang.
Dies ist in der Abbildung dargestellt, wobei die blauen Farbtöne die Reichweiten bei verschiedenen Luftmengen darstellen.
1. Reichweite, Ansicht von oben
2. Reichweite, Seitenansicht
AM 1200-Versionen

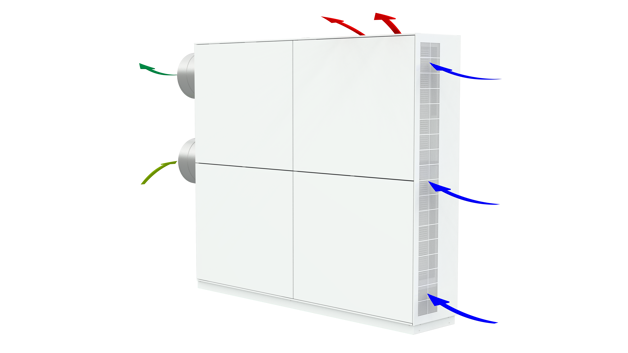

AM 1200 H

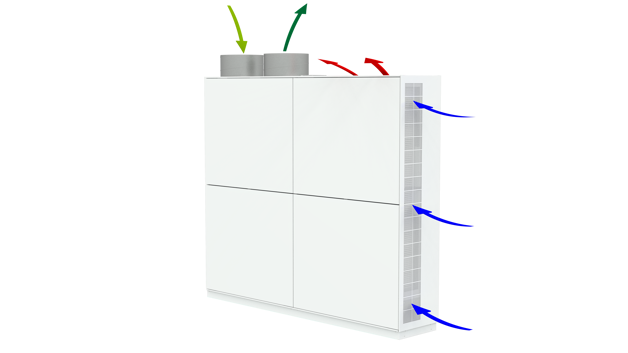

AM 1200 V
AM 1200 V
AM 1200 VV - vertikales Modell, bei dem Einlass und Auslass vertikal aus dem Gerät durch die Decke geführt werden.
