AM 800

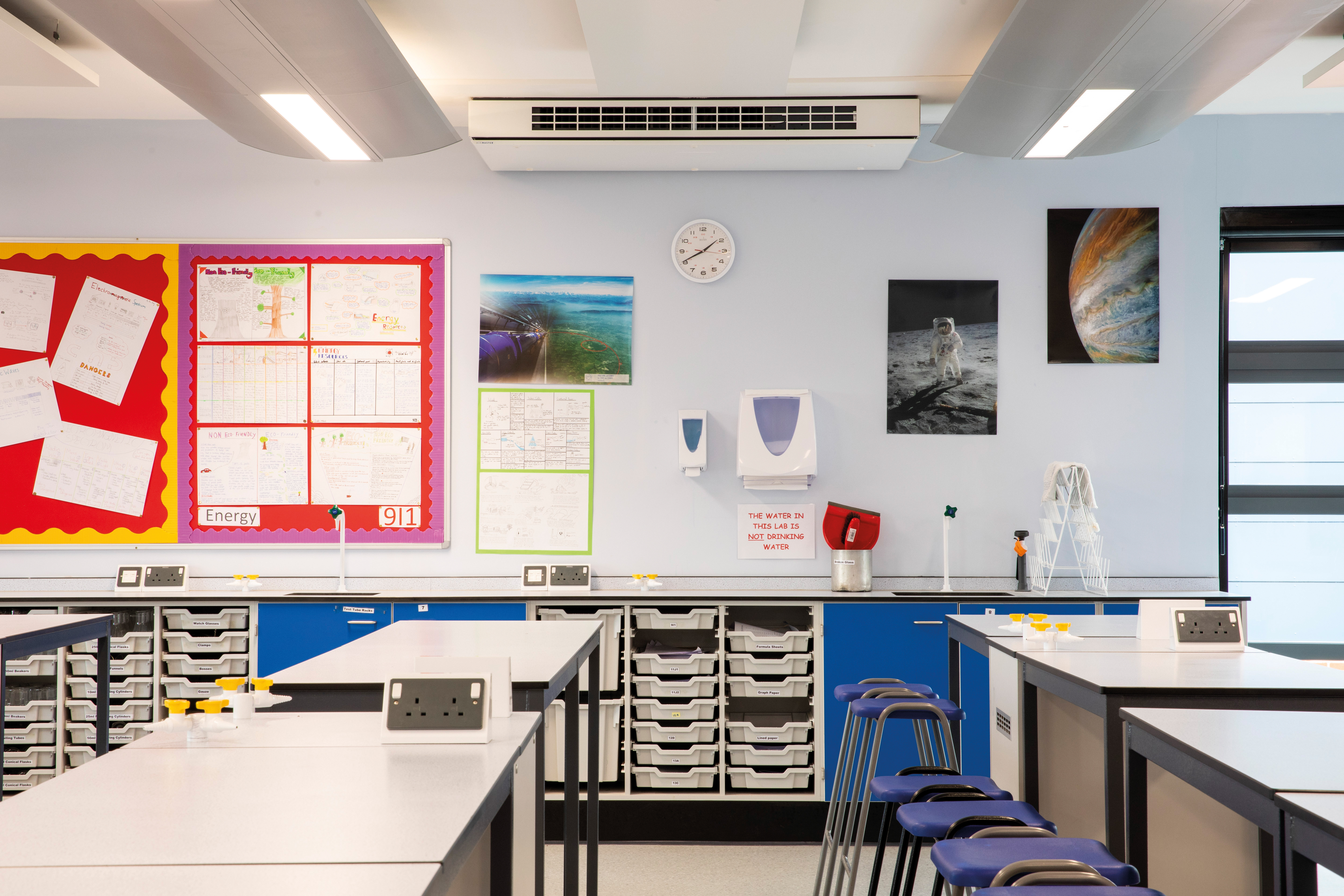

Das Airmaster AM 800-Lüftungsgerät ist für größere Räume mit mittlerer Auslastung konzipiert und eignet sich somit hervorragend für Klassenräume.

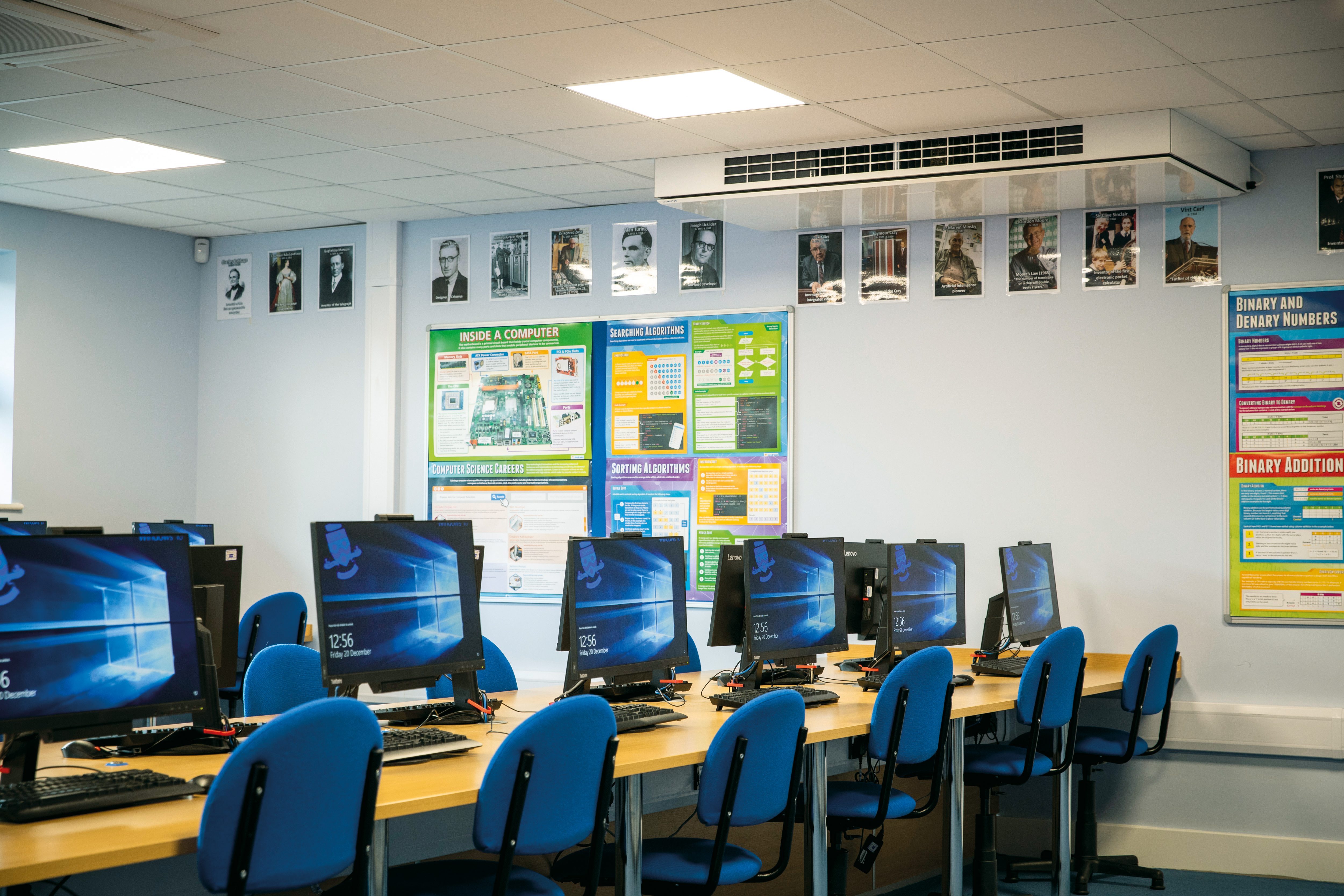

Das AM 800 eignet sich besonders als Lüftungslösung für größere Klassenräume, Konferenzräume und Büros, in denen die Luft effizient und geräuschlos ausgetauscht werden soll. Wie alle anderen Airmaster-Lüftungsgeräte auch, kann das AM 800 z. B. über CO₂-Sensoren bedarfsgesteuert werden, mit denen das Lüftungsgerät z. B. nach einem Wochenplan UND dem CO₂-Niveau laufen kann. So wird nur dann belüftet, wenn Bedarf besteht, und nur mit der Luftmenge, die erforderlich ist. Das Gerät verbraucht sehr wenig Strom, und durch die Bedarfssteuerung ist der Energieverbrauch zusätzlich reduziert.
Das AM 800 ist zur separaten Steuerung über ein Bedienpanel oder zur Integration in eine Zentralsteuerung erhältlich.

Je nach Raum und Platzierung des Geräts wird ein horizontales oder vertikales Modell montiert. Bei einem AM 800 H-Modell besteht die Möglichkeit, ein invertergesteuertes CC 800-Kühlmodul anzuschließen. Es gibt auch die Option, entweder die Absaugung oder Zuluft oder aber beides über Rohre zu verlegen.

Downloads & Links

Datenblätter AM 800 Datenblätter CC 800 Kühlmodul Anleitungen Technische Zeichnungen Steuerung dezentraler Lüftungssysteme Werkzeuge und Software Nomenklaturerklärung AM 800 Nomenklaturerklärung CC 800

Beispiele für Anwendungsbereiche:

Schulen

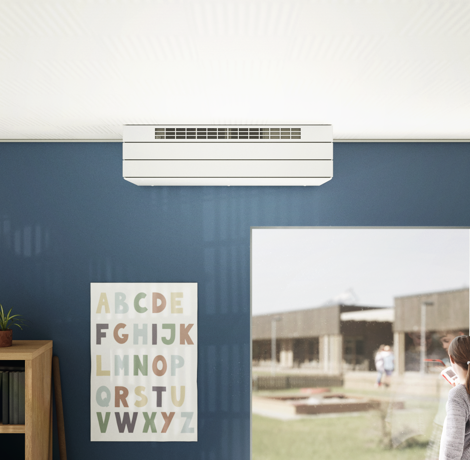

Betreuungseinrichtungen
Büros
Konferenzräume

Daten AM 800

TECHNISCHE DATEN	Filterklasse	30 dB(A)	35 dB(A)
Maximale Kapazität	ePM10 75% ePM1 55% ePM1 80%	650 m³/h 585 m³/h 520 m³/h	725 m³/h 653 m³/h 580 m³/h
Reichweite (0.2 m/s)	ePM10 75% ePM1 55% ePM1 80%	7,7 m bei 650 m³/h 7,2 m bei 585 m³/h 6,7 m bei 520 m³/h	8,3 m bei 725 m³/h 7,7 m bei 653 m³/h 7,2 m bei 580 m³/h
Nominale Strom*		1,1 A
Nominale Leistungsaufnahme*		156 W
Spannungsversorgung		1 x 230 V + N + PE / 50 Hz
Kanalanschlüsse		Ø315 mm
Kondensatablauf		Ø16 mm
Gewicht		157 kg
Gegenstromwärmetauscher		2 x Aluminium
Außenluftfilter		ePM10 75%, ePM1 55% oder ePM1 80%
Abluftfilter		ePM10 75%
Farbe, Panele		RAL 9010 (Weiß)
Versorgungskabel		3 x 1,5 mm²
Empfohlene Sicherung		13 A
Leckstrom		<– 6 mA
Dichteklasse (Luftleckage):		Klasse L2 gem. EN 1886:2007 Klasse A1 gem. EN 13141-7:2010
Abmessungen (BxHxD)		1910 x 474 x 916 mm
* Bei Filterklasse, Außenluft / Abluft: ePM10 75% / ePM10 75%

ELEKTROHEIZREGISTER	VORHEIZEN	NACHHEIZEN
Heizleistung	1500 W	1000 W
Thermosicherung, aut. Reset	75°C	75°C
Thermosicherung, man. Reset	120°C	120°C

WASSERHEIZREGISTER	NACHHEIZEN
Max. Betriebstemperatur	90°C
Max. Betriebsdruck	10 bar
Heizleistung	1379 W*
Rohranschlüsse	1/2" (DN 15)
Material Rohre/Lamellen	Kupfer/Aluminium
Öffnungs-/Schließzeit Motorventil	60 s
* Kapazität bei: Vor-/Rücklauftemperatur 60/40°C, Wassermenge 60 l/h

Standard und optionen

Standard und optionen	AM 800
Bypass	x
Elektrovorheizregister	•
Elektronachheizregister	•
Wasserheizregister	•
CO2-Sensor (eingebaut)	•
PIR/Bewegungssensor (eingebaut)	•
Hygrostat	•
Kondensatpumpe	•
Kühlmodul (nur für horizontales Modell)	•
Motorisierte Fortluftklappe	x
Motorisierte Hauptklappe	x
Kapazitive Rückstellfunktion (motorisierte Hauptklappe)	•
Gegenstromwärmetauscher (Alu)	x
Energiezähler	•
Aufgehängter Wandrahmen/Deckenrahmen	•
Mini B USB (an der Front des Geräts)	•
Boomerain Ø315	•
x : standard • : option

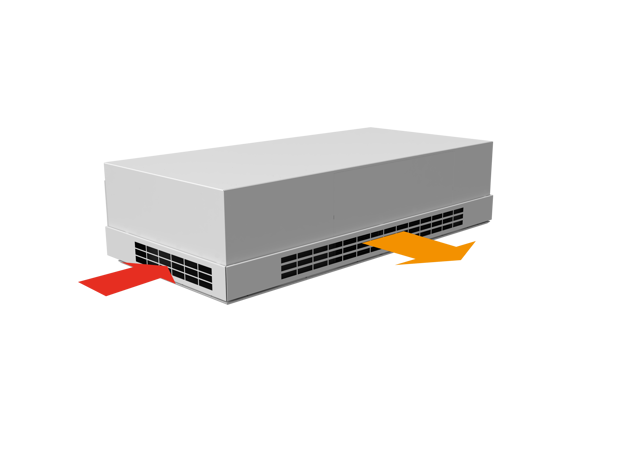

Reichweite

Das Airmaster-Gerät verbreitet die Zuluft je nach gegebener Luftmenge in unterschiedlichem Umfang.
Dies ist in der Abbildung dargestellt, wobei die blauen Farbtöne die Luftmengen bei verschiedenen Reichweiten darstellen.

1. Reichweite, Ansicht von oben
2. Reichweite, Seitenansicht

Daten CC 800 Kühlmodul

TECHNISCHE DATEN
Nennkühlleistung*	5240 W
Min. Kühlleistung*	990 W
Nominaler EER-Wert	4,72
Max. Luftmenge	650 m3/h
Min. Luftmenge**	260 m3/h
Spannungsversorgung	1 x 230 V + N + PE / 50 Hz
Elektrische Nennleistung	1110 W
Nennstrom	6,8 A
Elektrischer Leistungsfaktor	0,71
Max. Leckstrom	2,0 mA
Kältemittel	R410a
Füllmenge	820 g
Kanalanschlüsse	Ø315 mm
Ablaufschlauch, Durchmesser innen/außen	Ø8/12 mm
Energieklasse	A+++
Gewicht	100,7 kg
Abmessungen inkl. Gerät (BxHxD)	1910 x 474 x 1321 mm
* Angegeben gemäß EN 308 und EN 14825 bei max. Luftmenge mit ePM10 75% -Filter. ** Bei Aktivierung des Kühlmoduls.

AM 800-Versionen

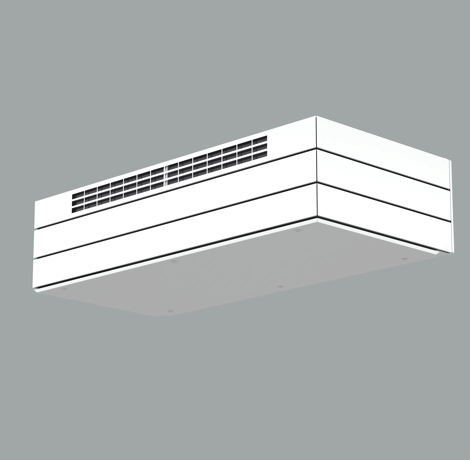

AM 800 HT

Das AM 800 HT ist eine horizontale Version, bei der sich Einlass und Auslass auf der Rückseite befinden. Das Zuluftgitter befindet sich im oberen Frontpanel.

AM 800 HC

Das AM 800 HC ist eine horizontale Version, bei der sich Einlass und Auslass auf der Rückseite befinden. Das Zuluftgitter befindet sich im mittleren Frontpanel, und 1/3 des Geräts ist in die Decke integriert.

AM 800 HB

Das AM 800 HB ist eine horizontale Version, bei der sich Einlass und Auslass auf der Rückseite befinden. Das Zuluftgitter befindet sich im unteren Frontpanel, und 2/3 des Geräts sind in die Decke integriert.

AM 800 VT

Das AM 800 VT ist eine vertikale Version, bei der Einlass und Auslass durch die Oberseite des Geräts geführt werden. Das Zuluftgitter befindet sich im oberen Frontpanel.

AM 800 VC

Das AM 800 VC ist eine vertikale Version, bei der Einlass und Auslass durch die Oberseite des Geräts geführt werden. Das Zuluftgitter befindet sich im mittleren Frontpanel, und 1/3 des Geräts ist in die Decke integriert.

AM 800 VB

Das AM 800 VB ist eine vertikale Version, bei der Einlass und Auslass durch die Oberseite des Geräts geführt werden. Das Zuluftgitter befindet sich im unteren Frontpanel, und 2/3 des Geräts sind in die Decke integriert.
