AM 500

Das Airmaster AM 500 ist ein balanciertes dezentrales Lüftungsgerät, das zur Belüftung von mittelgroßen Räumen geeignet ist.

Das AM 500 ist zur Belüftung von mittelgroßen Räumen konzipiert. Je nach Raum und Platzierung des Geräts wird ein horizontales oder vertikales Modell montiert. Bei einem AM 500 H-Modell besteht die Möglichkeit, ein invertergesteuertes CC 500-Kühlmodul anzuschließen. Es besteht auch die Möglichkeit, entweder die Absaugung oder Zuluft oder aber beides über Rohre zu verlegen. Das Gerät ist mit einem separaten Bedienpanel erhältlich, ist aber auch über Airmasters IoT-Plattform "Airmaster Airlinq Online" steuerbar oder kann an ein BMS-System angeschlossen werden.

Das AM 500 ist ein balanciertes dezentrales Lüftungsgerät mit einem hohen Maß an Wärmerückgewinnung. Das Lüftungsgerät ist energieeffizient im Betrieb, erzeugt ein gutes Raumklima und behält dies auf eine finanziell vorteilhafte Art aufrecht.

Beispiele für Anwendungsbereiche:

Büros
Konferenzräume

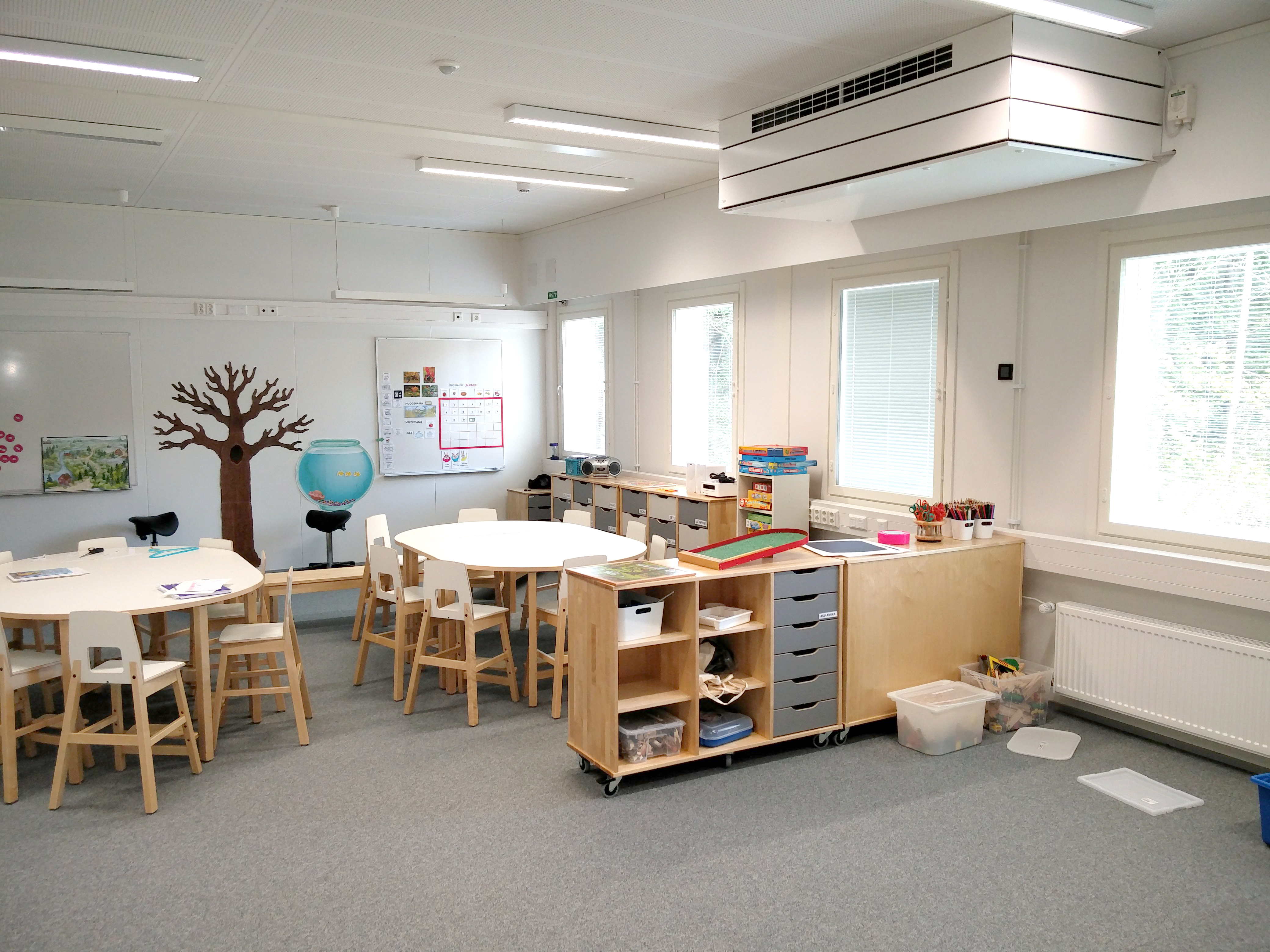

Schulen und Betreuungseinrichtungen
Modulgebäude

Downloads & Links

Datenblätter AM 500 Datenblätter CC 500 Kühlmodul Anleitungen Technische Zeichnungen Steuerung dezentraler Lüftungssysteme Werkzeuge und Software Nomenklaturerklärung AM 500 Nomenklaturerklärung CC 500

Daten AM 500

TECHNISCHE DATEN	Filterklasse	30 dB(A)	35 dB(A)
Maximale Kapazität	ePM10 75% ePM1 55% ePM1 80%	430 m³/h 387 m³/h 344 m³/h	550 m³/h 495 m³/h 440 m³/h
Reichweite (0.2 m/s)	ePM10 75% ePM1 55% ePM1 80%	5,9 m bei 430 m³/h 5,4 m bei 387 m³/h 4,8 m bei 344 m³/h	7,5 m bei 550 m³/h 6,7 m bei 495 m³/h 6,0 m bei 440 m³/h
Nominale Strom*		1,1 A
Nominale Leistungsaufnahme*		132 W
Spannungsversorgung		1 x 230 V + N + PE / 50 Hz
Kanalanschlüsse		Ø250 mm
Kondensatablauf		Ø16 mm
Gewicht		108 kg
Gegenstromwärmetauscher		Aluminium
Außenluftfilter		ePM10 75%, ePM1 55% oder ePM1 80%
Abluftfilter		ePM10 75%
Farbe, Panele		RAL 9010 (Weiß)
Versorgungskabel		3 x 1,5 mm²
Empfohlene Sicherung		10 A
Leckstrom		<– 6 mA
Dichteklasse (Luftleckage):		Klasse L2 gem. EN 1886:2007 Klasse A2 gem. EN 13141-7:2010
Abmessungen (BxHxD)		1600 x 439 x 779 mm
* Bei Filterklasse, Außenluft / Abluft: ePM10 75% / ePM10 75%

ELEKTROHEIZREGISTER	VORHEIZEN	NACHHEIZEN
Heizleistung	1000 W	630 W
Thermosicherung, aut. Reset	75°C	75°C
Thermosicherung, man. Reset	120°C	120°C

WASSERHEIZREGISTER	NACHHEIZEN
Max. Betriebstemperatur	90°C
Max. Betriebsdruck	10 bar
Heizleistung	858 W*
Rohranschlüsse	3/8" (DN 10)
Material Rohre/Lamellen	Kupfer/Aluminium
Öffnungs-/Schließzeit Motorventil	60 s
* Kapazität bei: Vor-/Rücklauftemperatur 60/40°C, Wassermenge 53 l/h

Standard und optionen

Standard und optionen	AM 500
Bypass	x
Elektrovorheizregister	•
Elektronachheizregister	•
Wasserheizregister	•
CO2-Sensor (eingebaut)	•
PIR/Bewegungssensor (eingebaut)	•
Hygrostat	•
Kondensatpumpe	•
Kühlmodul (nur für horizontale Modelle)	•
Motorisierte Fortluftklappe	x
Motorisierte Hauptklappe	x
Kapazitive Rückstellfunktion (motorisierte Hauptklappe)	•
Gegenstromwärmetauscher (Alu)	x
Energiezähler	•
Aufgehängter Wandrahmen/Deckenrahmen	•
Mini B USB (an der Front des Geräts)	•
x : standard • : option

Reichweite

Das Airmaster-Gerät verbreitet die Zuluft je nach gegebener Luftmenge in unterschiedlichem Umfang.
Dies ist in der Abbildung dargestellt, wobei die blauen Farbtöne die Luftmengen bei verschiedenen Reichweiten darstellen.

1. Reichweite, Ansicht von oben
2. Reichweite, Seitenansicht

Daten CC 500 Kühlmodul

TECHNISCHE DATEN
Nennkühlleistung*	3280 W
Min. Kühlleistung*	820 W
Nominaler EER-Wert	3,16
Max. Luftmenge	500 m3/h
Min. Luftmenge**	250 m3/h
Spannungsversorgung	1 x 230 V + N + PE / 50 Hz
Elektrische Nennleistung	1038 W
Nennstrom	6,4 A
Elektrischer Leistungsfaktor	0,71
Max. Leckstrom	2,0 mA
Kältemittel	R410a
Füllmenge	480 g
Kanalanschlüsse	Ø250 mm
Ablaufschlauch, Durchmesser innen/außen	Ø8/12 mm
Energieklasse	A+
Gewicht	82,8 kg
Abmessungen inkl. Gerät (BxHxD)	1600 x 439 x 1185 mm
* Angegeben gemäß EN 308 und EN 14825 bei max. Luftmenge mit ePM10 75% -Filter. ** Bei Aktivierung des Kühlmoduls.

AM 500-Versionen

AM 500 HT

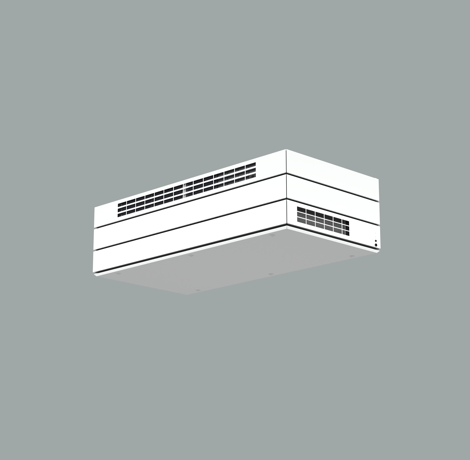

Das AM 500 HT ist eine horizontale Version, bei der sich Einlass und Auslass auf der Rückseite befinden. Das Zuluftgitter befindet sich im oberen Frontpanel.

AM 500 HC

Das AM 500 HC ist eine horizontale Version, bei der sich Einlass und Auslass auf der Rückseite befinden. Das Zuluftgitter befindet sich im mittleren Frontpanel, und 1/3 des Geräts ist in die Decke integriert.

AM 500 HB

Das AM 500 HB ist eine horizontale Version, bei der sich Einlass und Auslass auf der Rückseite befinden. Das Zuluftgitter befindet sich im unteren Frontpanel, und 2/3 des Geräts sind in die Decke integriert.

AM 500 VT

Das AM 500 VT ist eine vertikale Version, bei der Einlass und Auslass durch die Oberseite des Geräts geführt werden. Das Zuluftgitter befindet sich im oberen Frontpanel.

AM 500 VC

Das AM 500 VC ist eine vertikale Version, bei der Einlass und Auslass durch die Oberseite des Geräts geführt werden. Das Zuluftgitter befindet sich im mittleren Frontpanel, und 1/3 des Geräts ist in die Decke integriert.

AM 500 VB

Das AM 500 VB ist eine vertikale Version, bei der Einlass und Auslass durch die Oberseite des Geräts geführt werden. Das Zuluftgitter befindet sich im unteren Frontpanel, und 2/3 des Geräts sind in die Decke integriert.
